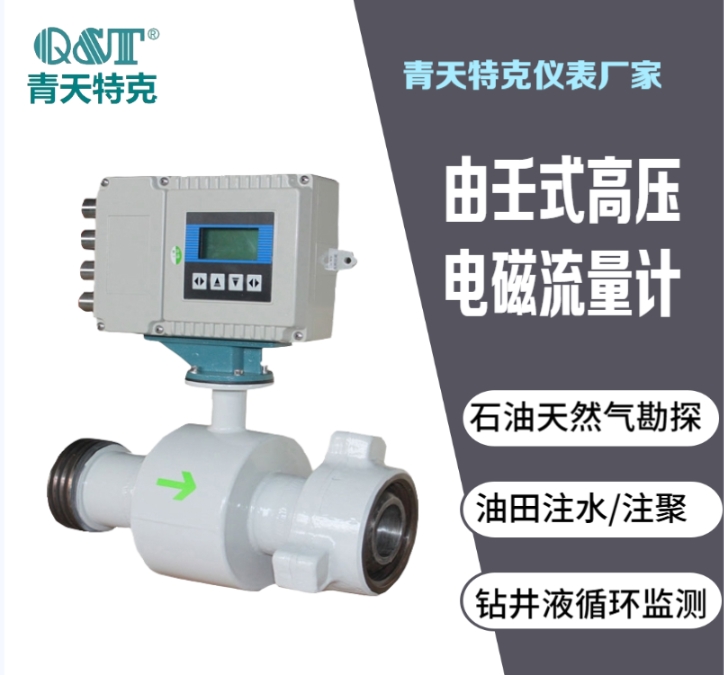

由壬高壓電磁流量計是由采用特殊工藝生產的高壓型電磁流量傳感器和高壓型電磁流量轉換器配套組成，可用于地質、石油勘探、油田系統測量高壓條件下的泥漿、水泥漿、高壓注水等導電液體或液固兩相介質的體積流量。
青天特克由壬高壓電磁流量計在油田的固井、注水等現場廣泛使用。抗干擾能力強傳感器內部無阻流件，現場使用安全可靠獨特的襯里技術，耐高壓耐磨損油壬連接，方便現場安裝。
青天特克儀表，源頭工廠，實力商家，服務于高端客戶，根據客戶需要可量身定制。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議
| 性能 | 技術參數 | ||
| 公稱通徑 | DN25mm——DN250mm | ||
| 精度 | 示值的±0.5%,可選示值的±0.3%或±0.2% | ||
| 襯里材料 | 聚安酯,F46 | ||
| 電極材料 | SUS316,哈氏合金B/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 | ||
| 電極形式 | 標準型 | ||
| 連接方式 | 法蘭連接,由壬式連接 | ||
| 介質溫度 | 一體型 | -20℃～+60℃ | |
| 分體式 | |||
| -10℃～+160℃ | |||
| 公稱壓力 | 6.3Mpa-42Mpa（特殊壓力可定制） | ||
| 環境溫度 | -25℃～+60℃ | ||
| 環境濕度 | 5～100%RH（相對濕度） | ||
| 介質導電率 | ≥20μs/cm | ||
| 測量范圍 | 1500：1 流速設定<15m/s | ||
| 結構形式 | 一體型、分體型、沉浸型、防爆型 | ||
| 防護等極 | IP65、IP68可選 | ||
| 防爆標志 | ExmdIIT 4 | ||
| 產品標準 | JB/T9248-2015電磁流量計 | ||
電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
一臺滿足各類行業流量測量
