| 執行標準 | GB/T778-2018 JJG162-2009 | ||||||||
| 流動方向 | 正/反/凈流量 | ||||||||
| 量程比 | R160/250/400（可選） | ||||||||
| 精度等級 | 1級/2級（可選） | ||||||||
| 公稱口徑（mm） | DN50 | DN65 | DN80 | DN100 | DN125 | DN150 | DN200 | DN250 | DN300 |
| 公稱流量（m3/h） | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 壓損等級 | ?P40 | ||||||||
| 溫度等級 | T50 | ||||||||
| 耐壓等級 | 1.6MPa（特殊需求可定制） | ||||||||
| 電導率范圍 | ≥20μS/cm | ||||||||
| 信號輸出 | 4-20mA、脈沖 | ||||||||
| 通訊輸出 | 無輸出/RS485/TTL/lora/NBIOT/藍牙（可選） | ||||||||
| 協議類型 | CJT188協議、MODBUS協議、HART協議、PROFIBUS-DP協議（可選） | ||||||||

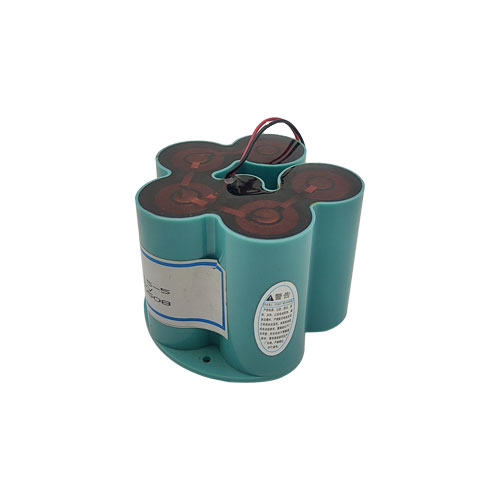

| 電源類型 | DC3.6V鋰電池 | ||||||||
| 流動剖面等級 | U10，D5 | ||||||||
| 電磁兼容性等級 | E2級 | ||||||||
| 鏈接方式 | 法蘭鏈接，GB/T9119-2010 | ||||||||
| 防護等級 | IP68 | ||||||||
| 環境溫度 | -10℃～+75℃ | ||||||||
| 相對濕度 | 5%～95% | ||||||||
| 安裝方式 | 水平/豎直 | ||||||||
| 電極材料 | 316L | ||||||||
| 殼體材質 | 碳鋼/不銹鋼（可選） | ||||||||
| 接地方式 | 有無接地/接地環/接地電極（可選） | ||||||||
| 公稱口徑（mm） |
公稱流量 m3/h |
量程比 R | L（mm） | D（mm） | H（mm） | K(mm) | n*d（mm） | 耐壓等級 |
| 50 | 40 | 400 | 200 | 165 | 328 | 125 | 4*Φ19 | 1.6MPa |
| 65 | 63 | 400 | 200 | 185 | 340 | 145 | 4*Φ19 | 1.6MPa |
| 80 | 100 | 400 | 200 | 200 | 355 | 160 | 8*Φ19 | 1.6MPa |
| 100 | 160 | 400 | 250 | 220 | 365 | 180 | 8*Φ19 | 1.6MPa |
| 125 | 250 | 400 | 250 | 250 | 370 | 210 | 8*Φ19 | 1.6MPa |
| 150 | 400 | 400 | 300 | 285 | 413 | 240 | 8*Φ23 | 1.6MPa |
| 200 | 630 | 400 | 350 | 340 | 498 | 295 | 12*Φ23 | 1.6MPa |
| 250 | 1000 | 400 | 450 | 405 | 530 | 355 | 12*Φ23 | 1.6MPa |
| 300 | 1600 | 400 | 500 | 460 | 588 | 410 | 12*Φ23 | 1.6MPa |
